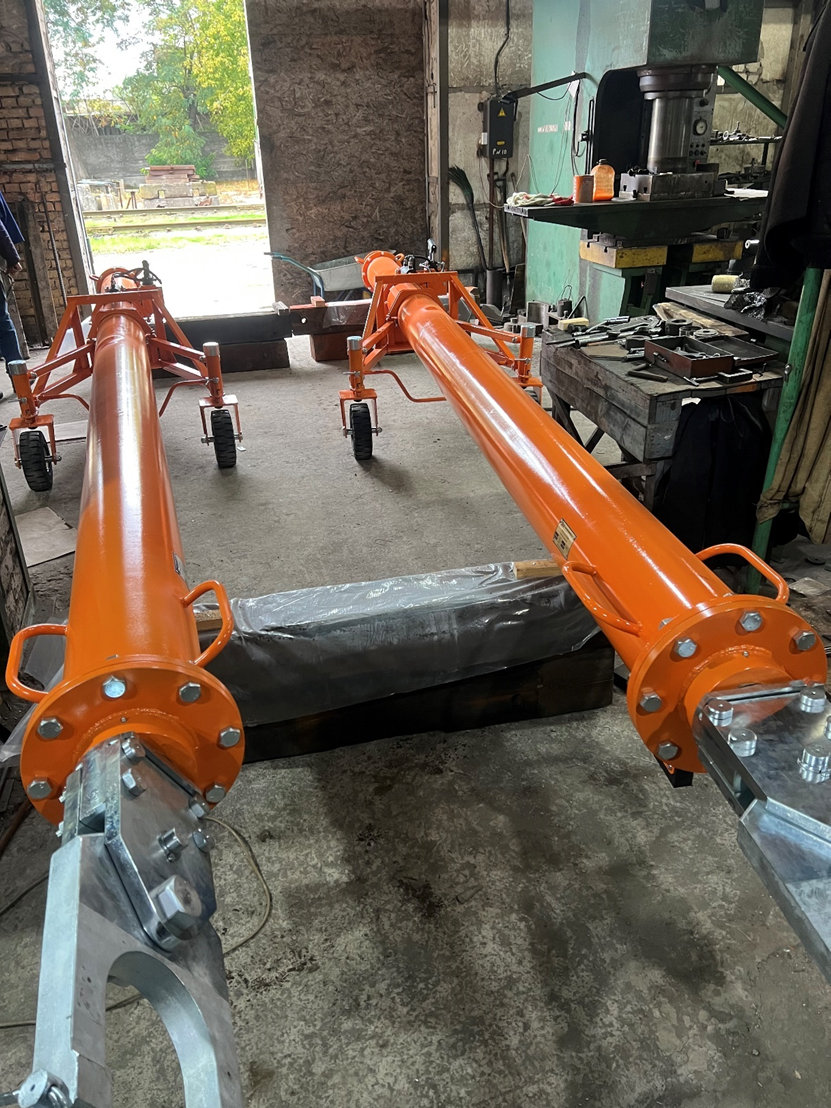

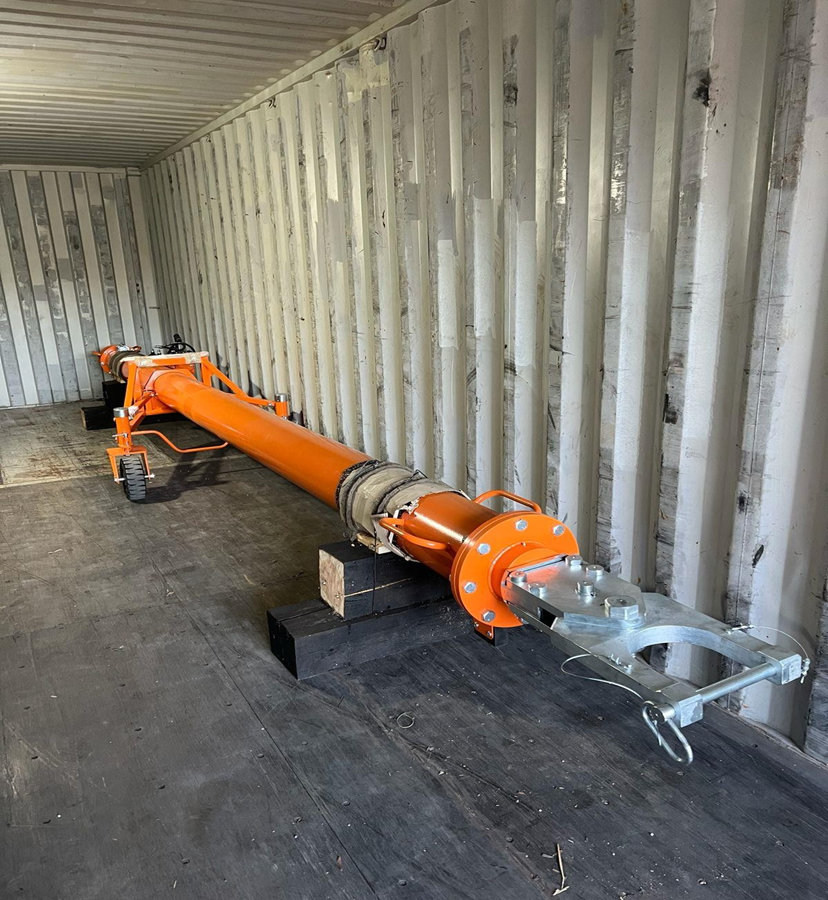

Водило для буксирования самолета ЮПТМ 434.00.000
Водило предназначено для буксировки воздушного судна с помощью тягача за переднюю стойку шасси по бетонному покрытию.
Водило является технологическим средством и предназначено для эксплуатации на территории аэропортов гражданской и транспортной авиации.
Технические характеристики
|
Наименование показателя |
Значение |
|
|
Усилие, разрушающее срезной палец от тягового усилия, кН кгс |
254,8-25,48(26000-2600) |
|
|
Максимальный момент при повороте, ограниченный разрушением срезного пальца , кН. м., кгс .м |
44,59-4,46(4550-455) |
|
|
Усилие, разрушающее срезной палец от момента поворота кН. Кгс. |
352,80-35,28(36000-3600) |
|
|
Длина по осям отверстий присоединительных узлов мм |
от 7550 до 7650* |
|
|
Диаметр сцепной петли, мм |
90+0,85 |
|
|
Высота от земли до оси водила в горизонтальном положении, мм |
в нижнем положении |
350±25 |
|
в верхнем положении |
720±25 |
|
|
Габаритные размеры в нижнем положении, мм, не более |
длина |
7800 |
|
ширина |
1100 |
|
|
высота |
750 |
|
|
Скорость буксирования водила тягачом, км/ч, |
25 |
|
|
Рабочая жидкость в гидравлической системе |
АМГИ) ГОСТ 6794 или вмгз ТУЗ8.101479 |
|
|
Максимальное рабочее давление, МПа (кгс/см 2) |
10,5005) |
|
|
Масса, кг |
600 |
|
|
* В зависимости от дополнительных устройств, устанавливаемых по желанию заказчика |
||
